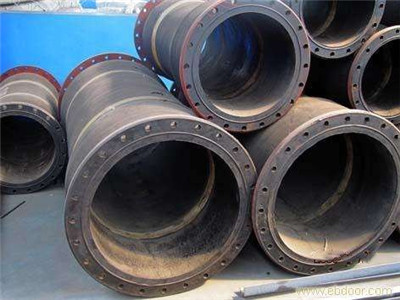

大口徑夾布膠管

産品分類

PRODUCT SHOW

産品簡介:

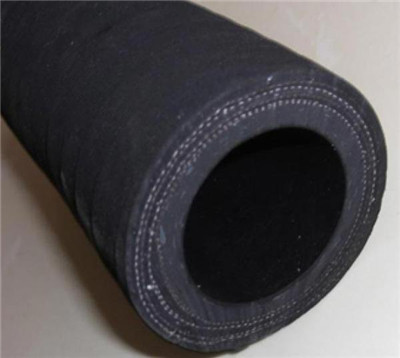

一.結構：夾布輸送膠管是由内膠層，多層夾布纏繞層和外膠層組成。
夾布吸引膠管是由内膠層，多層夾布纏繞層，螺旋鋼絲增強層和外膠層組成。
二.特點：膠管具有外徑公差小、耐油、耐熱等性能優良、輕便、管體柔軟經久耐用等優點；膠管的最小爆破壓力為工作壓力的四倍。
三.用途：各類型夾布鋼絲輸送（或吸引）膠管是根據輸送介質不同，選用相應材料制造，産品結構設計合理、質量優良、堅固耐用，是一種用來輸、吸（負壓條件）各種液體粘流體和粉狀固體等物料介質的柔性膠管。
四.通用夾布膠管技(jì )術參數：

内徑		工作壓力（Mpa）			對應爆破壓力（Mpa）			膠管長度
公稱尺寸	公差	工作壓力（Mpa）			對應爆破壓力（Mpa）			尺寸	公差
13	0.8	0.5	0.7	1.0	2.0	2.8	4.0	20	200
16	0.8	0.5	0.7	1.0	2.0	2.8	4.0	20	200
19	0.8	0.5	0.7	1.0	2.0	2.8	4.0	20	200
25	0.8	0.5	0.7	1.0	2.0	2.8	4.0	20	200
32	1.2	0.3	0.5	0.7	1.2	2.0	2.8	20	200
38	1.2	0.3	0.5	0.7	1.2	2.0	2.8	20	200
51	1.2	0.3	0.5	0.7	1.2	2.0	2.8	20	200
64	1.5	0.3	0.5	0.7	1.2	2.0	2.8	20	200
76	1.5	0.3	0.5	0.7	1.2	2.0	2.8	20	200

吸引膠管參數：

内徑		夾布層數（層）		螺旋鋼絲直徑	管接頭長度		膠管長度
公稱尺寸	公差	夾布層數（層）		螺旋鋼絲直徑	尺寸	公差	尺寸	公差
38	1.2	2	3	2.0	75	10	10	150
51	1.2	3	4	2.6	100	15	10	150
64	1.5	3	4	2.6	100	15	10	150
76	1.5	4	5	2.6	100	15	10	150
89	1.5	4	5	3.2	100	15	10	150
102	2.0	4	5	3.2	125	20	10	150
127	2.0	5	6	3.2	125	20	10	150
152	2.0	5	6	4.0	150	20	10	150
203	2.5	6	7	5.0	200	25	10	150
254	2.5	7	8	5.0	200	25	10	150
305	2.5	7	8	5.0	250	25	10	150

1、輸水膠管：适用于一般輸水，在-20℃--45℃環境下使用。
2、空氣膠管：适用于輸送壓縮空氣和惰性氣體，在-20℃--45℃環境下使用。
3、耐油膠管：适用于輸送常規石油，在-20℃--45℃環境下使用。
4、耐熱膠管：适用于輸送100℃以下的水。
5、耐稀酸堿膠管：輸送濃度在40%以下的稀酸堿溶液，在-20℃--45℃環境下使用。
6、噴沙膠管：适用于金屬表面作風壓噴沙除鏽及打磨用。
7、吸排水、油膠管：工作壓力1.0-1.5MPa（4倍安全系數）

五.特種性能膠管：特種橡膠軟管性能及用途

産品名稱	内徑	性能及用途	備注
蒸氣膠管	6-76	輸送170。C以下的飽和蒸汽或過熱水，工作壓力為蒸汽0.35MPa,熱水0.8MPa
輸吸油膠管	6-152	常溫下吸送汽油、機油、潤滑油及其它礦物油。工作壓力為0.5-1.2MPa	也可采用外铠裝結構
輸吸食品膠管	16-152	吸引奶類、酒類、食用油類及液體飲料。工作壓力為0.5-0.8MPa
輸酸、堿膠管	19-203	常溫下輸送稀酸、堿溶液。工作壓力為0.5-0.7MPa	輸送濃酸時内膠層可采用丁基膠,布層可采用玻璃纖維
耐磨噴砂膠管	19-76	風壓噴砂用軟管,工作壓力為0.6MPa	水泥罐車用管也可按此生産
水箱彎管	25-102	機車水箱輸水用
鑽探膠管	51-102	耐壓、耐磨、耐油，用做鑽井機鹕勁管水龍頭與立管法蘭之間的撓性連接管。工作壓力為10-30MPa	兩端有金屬接頭
尼綸線纏繞吹氧膠管	51-127	純氧頂吹轉爐用撓性連接管，工作壓力為1.5MPa 也可采用鋼絲紡織扣壓式,工作壓力可達8MPa
